用于测量低扭矩0.5ｍN・m至150cN・m的扭力表系列。

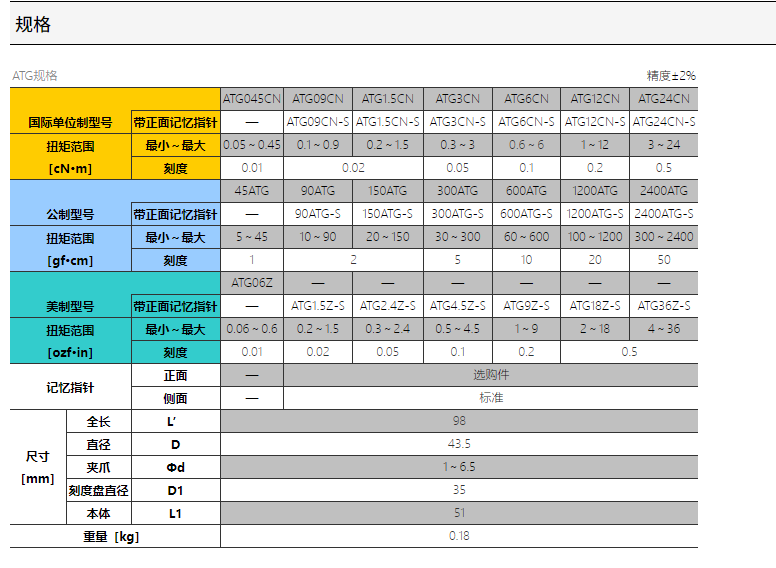

ATG6CN [L'=98(㎜)]

BTG36CN [L'=127(㎜)]

适用范围

• 适用于极小扭矩的测量、检查和紧固。

特点

• 双向操作轻便型扭力表。
• 先端是三爪夹头。
• “推锁按钮”可轻松固定夹头。
• 刻度盘在270度装有止动件，可防止过载。
• 关于校准套件，ATGTCL适用于ATG，BTGTCL适用于BTG。
• 侧面也有刻度，可视性优越。
• 可选购尺寸图的C刻度盘上附带正面记忆指针的型号。（参照尺寸图）
• ※除ATG045CN

注意

1.因为扭矩值非常低，所以ATG045CN不提供侧面记忆指针。

也不提供正面记忆指针的选择。

2.铝盖和钢制夹头为ATG和BTG型号标准配备。也可选购树脂盖和夹头。

3.通过ATG/BTG（-S）进行测定时，请确保测定物被带入的长度保持在10mm以上。

4.如果在左右方向重复使用，可能会损坏内部零件。如需左右方向重复使用，请使用ATGE型或BTGE型。

尺寸

◆订购方法

请注明 [东日] [型号]。

[例1] ATG09CN

[例2] ATG09CN-S

◆订购时请注意

扭力表侧面记忆指针为标准配备。

型号加“-S“表示带尺寸图C刻度部分的记忆指针。[例2]

替代产品

ATGE/ATGE-G

BTGE/BTGE-G

选购设备

TM

5TM

MTD

附件

ATG·ATGE/BTGE附件 ATGE-G夹头

测试仪/校验器、校准套件

用于ATG/BTG/ATGE/BTGE 校准套件
