扭力螺丝刀

Name: 扭力螺丝刀
Brand: 深圳市广鼎信科技有限公司
SKU: SZ-176
Availability: InStock
Rating: 5 (1 reviews)

产品编号: SZ-176

带空转装置的扭力螺丝刀，防止扭矩过载，适用于从批量生产到维修作业的各种紧固操作

询盘

描述

脱跳式扭力螺丝刀/装配用

带空转装置的扭力螺丝刀，防止扭矩过载，适用于从批量生产到维修作业的各种紧固操作。

RTD120CN [全长132mm]

RTD60CN [全长109mm]

防滚动的锁定器形状

处于装配了辅助紧固工具（需另购）的状态（RTD500CN）

东日独创的“肘节装置”—— RTD的扭矩控制装置。

※ 图片所示刀头为附件。

适用范围

适用于从批量生产到维修作业的各种紧固操作。

特点

空转式
RTD设计为在达到设定扭矩后棘轮空转，防止产生扭矩过载。
采用肘节式离合器扭矩检测装置，可提高耐久性。
可使用刻度轻松调整扭矩。
所有型号均装有防止使用时扭矩变化的锁定装置。
六角形锁定器可防止滚动，且锁定器可更换。
如有需要，可提供逆时针紧固型。敬请咨询。
规格

精度 ±3%

国际单位制型号

RTD15CN

RTD30CN

RTD60CN

RTD120CN

RTD260CN

RTD500CN

扭矩范围
［cN·m］

最小〜最大

2〜15

4〜30

10〜60

20〜120

60〜260

100〜500

刻度

0.1

0.2

0.5

公制型号

1.5RTD

3RTD

6RTD

12RTD

26RTD

50RTD

扭矩范围
［kgf·cm］

最小〜最大

0.2〜1.5

0.4〜3

1〜6

2〜12

6〜26

10〜50

刻度

0.01

0.02

0.05

0.1

0.2

0.5

美制型号

RTD20Z

RTD1.3I

RTD40Z

RTD2.6I

RTD80Z

RTD5I

RTD150Z

RTD10I

RTD22I

RTD40I

扭矩范围
［ozf·in/lbf·in］

最小〜最大

ozf·in
6〜20

lbf·in
0.2〜1.3

ozf·in
15〜40

lbf·in
0.4〜2.6

ozf·in
20〜80

lbf·in
1〜5

ozf·in
30〜150

lbf·in
2〜10

6〜22

10〜40

刻度

ozf·in
0.2

lbf·in
0.01

ozf·in
0.5

lbf·in
0.02

ozf·in
1

lbf·in
0.05

ozf·in
2

lbf·in
0.1

0.2

0.5

适用螺钉

小螺钉

（M1.8）

M2（M2.2）

M2.5、M3

（M3.5）

M4（M4.5）

M5、M6

自攻螺钉

（M1.4）M1.6

（M1.8）M2

（M2.2）M2.5

M3（M3.5）

（M4.5）

尺寸
［mm］

全长

L’

101

109

132

149

155

手柄

19.5

30.5

本体

10.7

14.8

76.5〜84.3

81.1〜90.1

100〜110

117.8〜127.8

129〜141

锁定器

23.5

21.5

26.5

37.5

重量［kg］

0.05

0.08

0.16

0.27

0.32

注意

RTD500CN可安装辅助紧固工具（需另购）。

标准附件

仅RTD120CN、260CN附带树脂手柄。

可调式钩形扳手（仅RTD260CN和RTD500CN附带）。

尺寸

尺寸放大

RTD

◆订购方法

请注明 [东日] [型号]。

[例] RTD120CN

◆订购时请注意

可使用市售的标准刀头。

（6.35HEX）

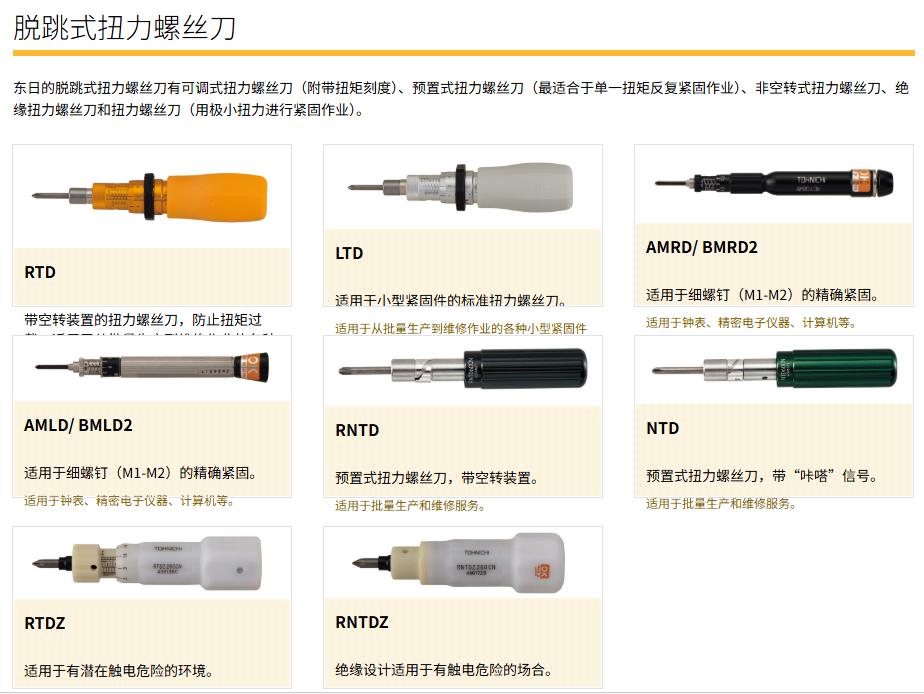

替代产品

LTD

AMRD/ BMRD2

AMLD/ BMLD2

防错式

RTDLS/RNTDLS

RTDFH/RNTDFH

MNTD

附件

交换刀头

用于LTD、RTD的调整工具

LTD、RTD、MNTD用预置式钩形扳手

辅助紧固工具

用于扭力螺丝刀的树脂手柄件

测试仪/校验器、校准套件

TDT3/TDT3-G

TCC2/TCC2-G

DLC/DLC-G
